有机颜料分子具有强烈形成高度有序晶格排列的倾向，晶型是指一次颜料分子的紧密排布堆积方式。形成这种晶体的晶格排列主要趋动力是分子间H-键，π/π电子相互作用与范德华引力，并导致颜料晶格稳定。化学组成相同的颜料，物理性质很大程度上由它的晶格结构决定。很多属于不同化学类别的有机颜料具有多晶性， 下表就显示了常用的具有多晶型的有机颜料。

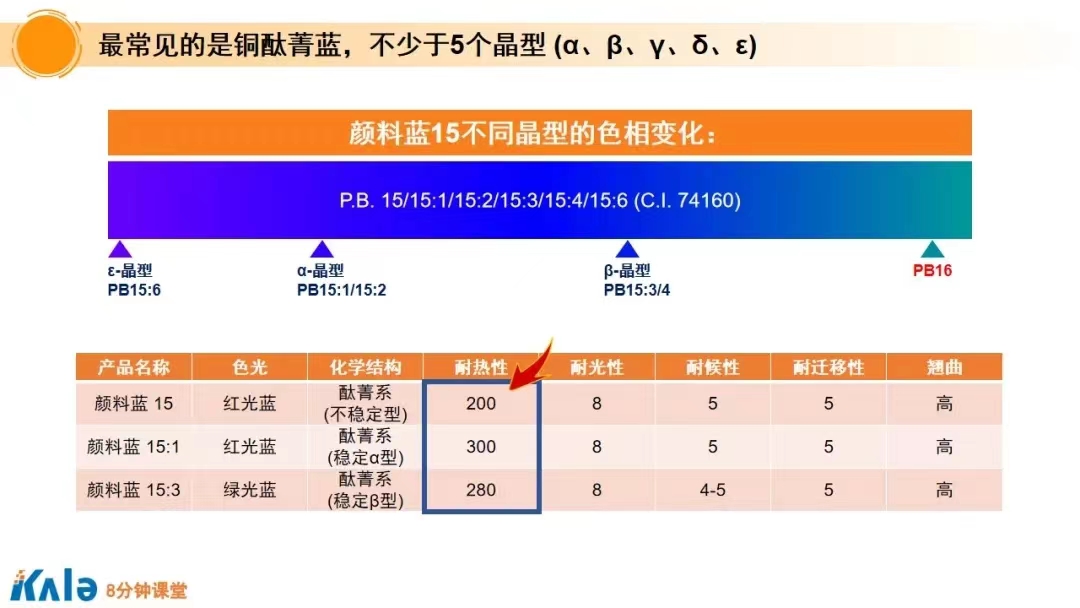

最常见的是铜酞菁蓝，不少于5个晶型（α、β、γ、δ、ε）。多晶状态不意味着不同晶型之间有非常明显的区别；在很多情况下颜色以及特性非常相似。

有机颜料粉末结晶使得X射线衍射分析成为用于检测晶型的最重要的技术。任何颜料晶型都有它的X衍射光谱，就像指纹一样。

先说说颜料晶型对颜料色相的影响

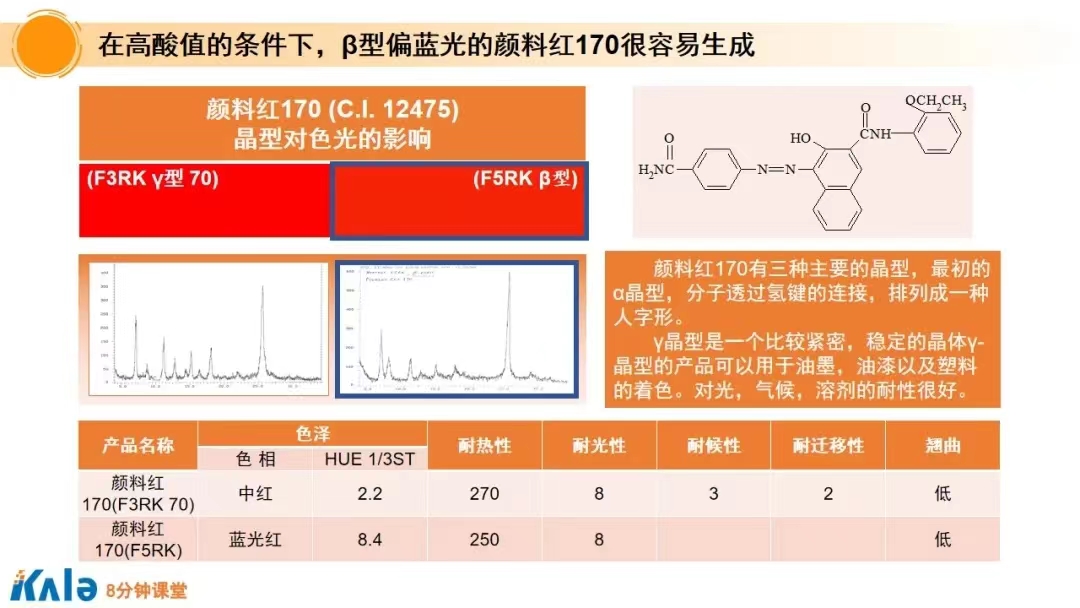

偶氮颜料生产中，生产工艺会使颜料呈一定的物理形态。如颜料红170 在生产时酸值的改变可以控制晶型的产生。在高酸值的条件下，β型偏蓝光的颜料红170很容易生成，如果将酸值降低，偏黄光的γ晶型将成为主要产品。其不同晶型品种色相和性能从下表可以看的很清楚，从表中可以看到γ晶型颜料红170色调值2.2比β型的颜料红170色调值8.4小，明显的偏蓝光。

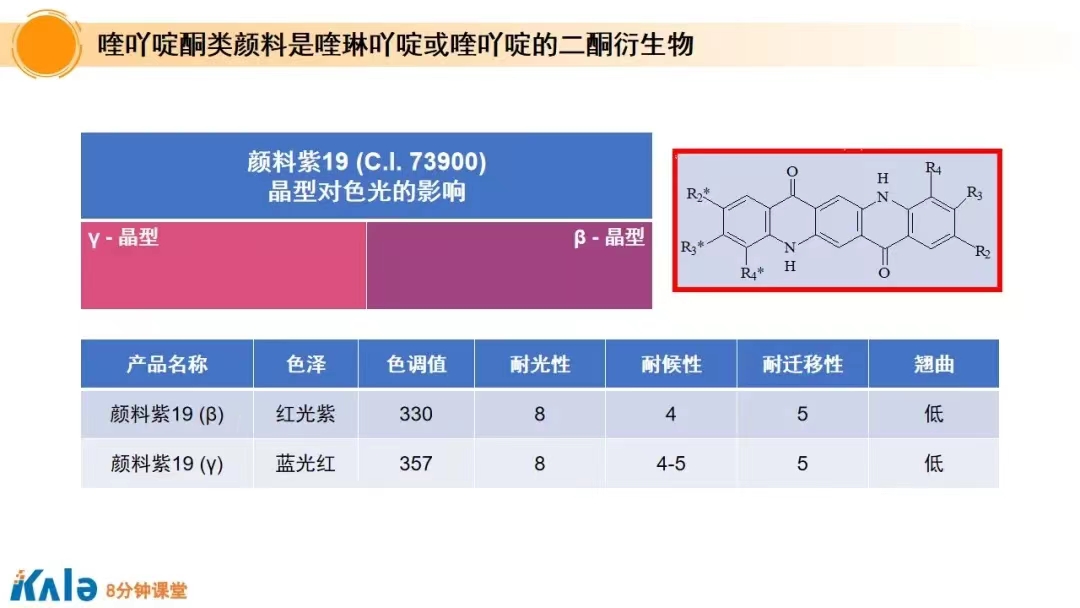

喹吖啶酮类颜料是喹琳吖啶或喹吖啶的二酮衍生物，喹吖啶酮类颜料分子量小，分子结构简单，颜料具有多晶性，也就是说在晶胞水平相同的化学组成在晶格中可按照不同方式排列，其色相也不一样。如颜料紫19其β晶型色调值330呈紫色，然后颜料紫19 γ 晶型色调值357是蓝光红，颜料紫19其不同晶型品种色相和性能从下表可以看的很清楚。

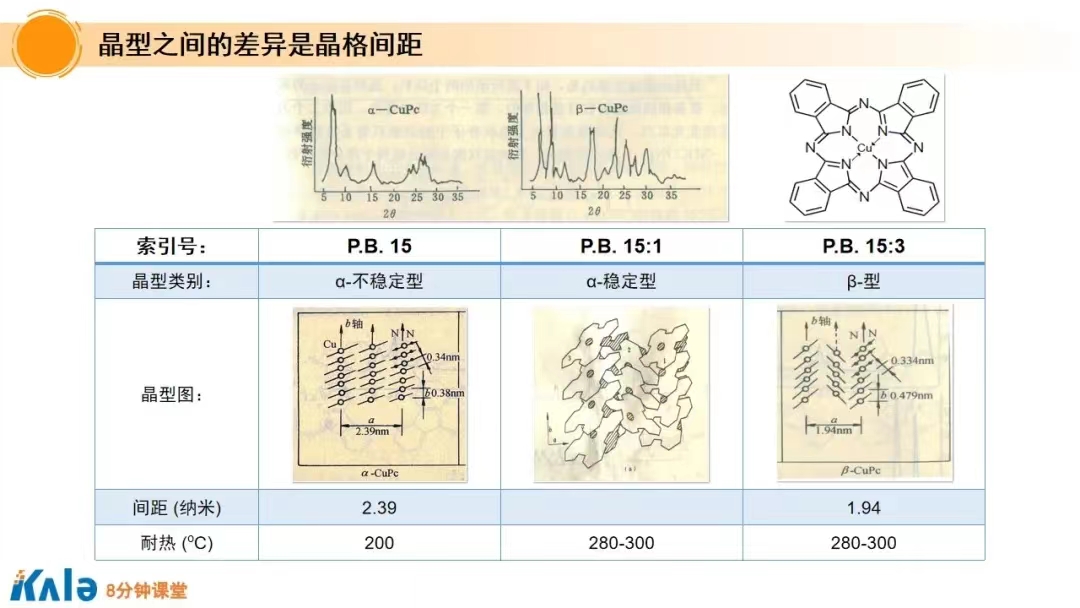

颜料蓝15:1和15:2是α晶型呈红色相而颜料蓝15:3和15:4是β晶形呈绿色相。晶型之间的差异是晶格间距，α晶型间距是2.39纳米而β晶形是1.94纳米从图可以看得很清楚。酞菁蓝颜料晶型X射线衍射图从下图可以看的很清楚。
